前言

本篇文章仅为个人学习研究所记录, 以防今后遗忘.
刚玩软路由, 如有不足, 请多多指点

💻 AIO硬件配置清单
硬件部件品牌 / 型号
处理器（CPU）Intel i5-13600KF
主板微星 Z690-A DDR4 WIFI
内存威刚 8GB × 4 套条（共 32GB）
显卡昂达 GT710
固态硬盘三星 980 PRO 1TB
CPU 散热器九州风神 大霜塔 V3
后置机箱风扇风 12dB 大镰刀 × 3
前置机箱风扇阿基米德 X120 性能版
机箱阿基米德 KM7B（15 个硬盘位）
电源鑫谷 650W ATX 全模组电源
网卡浪潮 Intel i350-T2 双口千兆网卡

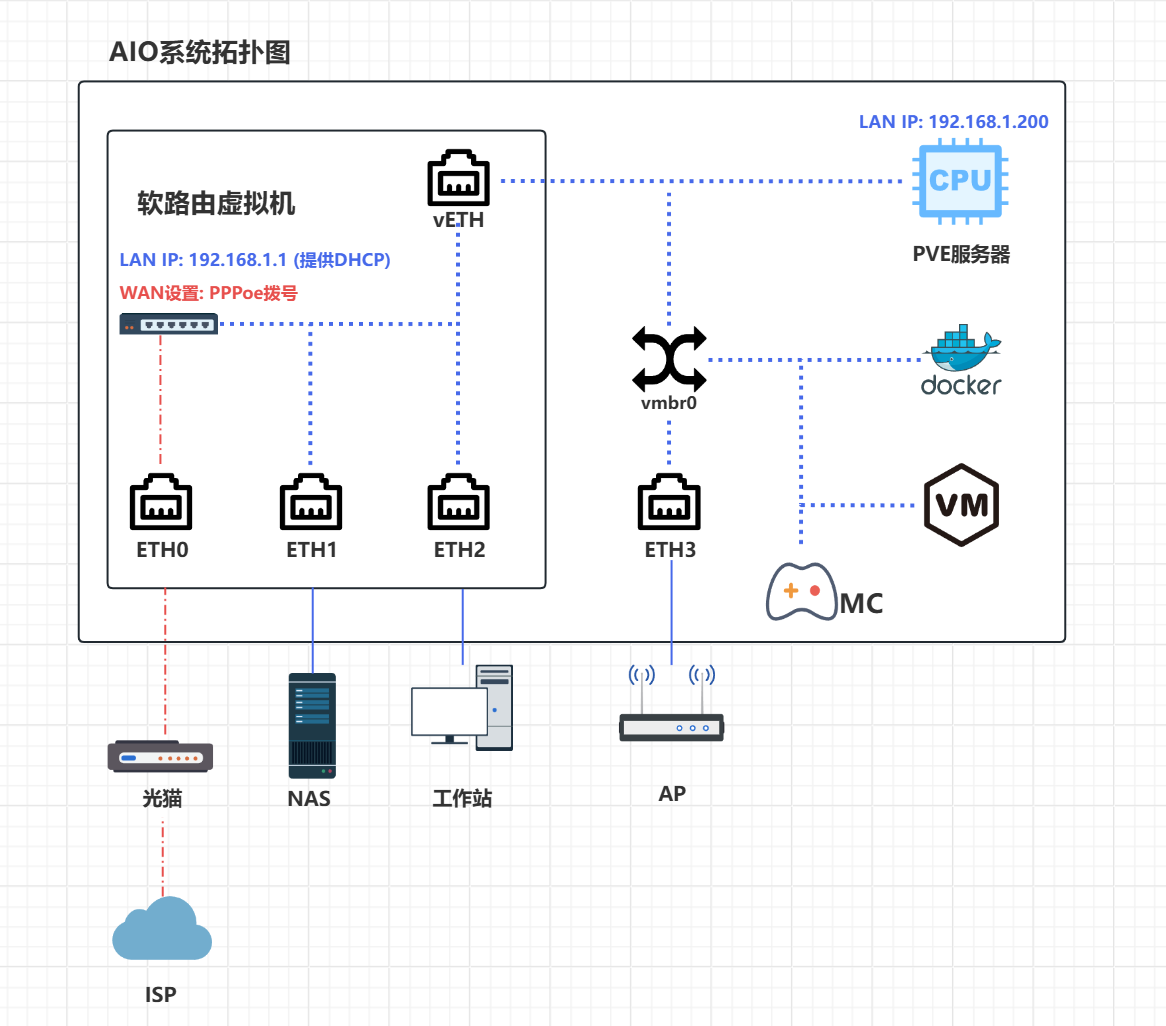

💻 AIO 网络拓扑

未来升级多网卡参考

双网卡拓扑图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
┌─────────────┐
│   光猫（拨号）│
└────┬────────┘
     │（千兆口）
     ▼
┌────────────────────────┐
│ i350 网卡 enp5s0f1（eth1）│
│ → OpenWrt VM - WAN口     │
│   (PPPoE 拨号)           │
└────────────────────────┘

     ▲
     │
┌────────────────────────┐
│ i350 网卡 enp5s0f0（eth0）│
│ → OpenWrt VM - LAN口     │
└─────────┬────────────────┘
          │
          ▼
   ┌─────────────────────┐
   │ AX5400 无线路由器     │
   │ LAN口 ↔ LAN口 ↔ WiFi │
   │ DHCP关闭，仅作AP使用 │
   └────┬────────────────┘
        │
        ▼
   ┌──────────────┐
   │ 主板网口（PVE）│
   │ 访问管理用     │
   └──────────────┘

📋 接口用途说明

接口IP / 用途
OpenWrt eth1拨号上网（PPPoE，获取公网）
OpenWrt eth0网关 192.168.1.1，内网 DHCP
PVE 主板网口从 AX5400 获取内网 IP，管理 PVE
AX5400无 DHCP，仅做桥接 AP，WiFi 共享

📋 软路由用途

用途描述
科学上网专门转发国内/国外流量(Clash/SS/SSR/V2Ray等)
分流访问国内走直连, 国外走代理
DNS污染过滤提升 YouTube/Google/ChatGPT 的解析效率
广告拦截配合 AdGuardHome 效果爆炸

这个方案下, 我用openwrt作为主路由, 拟定ikuai作为旁路由.

MC服务器

下一步计划…

NAS&家庭影音&个人云盘

穷逼, 暂时没有钱购买硬盘
